通風系統設計與施工過程中,風管套管的規格尺寸選擇是至關重要的一環。它不僅關乎到系統運行的效率與穩定性,還直接影響到施工的便捷性與成本控制。

一、風管套管規格尺寸的基本原則

風管套管的規格尺寸并非隨意確定,而是依據風管的尺寸、設計要求以及相關的行業規范共同決定的。通風套管的設計應略大于風管的外徑,以**足夠的安裝空間與風管的保護效果。這一原則在矩形風管和圓形風管的套管設計中均有所體現。

二、矩形風管套管的規格尺寸

對于矩形風管而言,其風管套管尺寸的選擇需考慮風管的長度、寬度以及*要的安裝裕量。通常情況下,風管套管的長和寬會比風管各增加一定的尺寸,以**風管套管能夠完全包裹風管并留出足夠的操作空間。根據行業慣例,這一增加尺寸多為50mm,但具體數值還需根據項目實際情況進行調整。例如,當風管尺寸為800mm x 250mm時,推薦的風管套管尺寸則為850mm x 300mm。

三、圓形風管套管的規格尺寸

圓形風管的套管設計同樣遵循略大于風管外徑的原則。與矩形風管不同的是,圓形風管的風管套管設計需關注其外徑的增加值。風管套管的外徑會比風管外徑增加50mm左右,以**風管套管的緊密貼合與風管的穩固安裝。例如,對于外徑為630mm的圓形風管,其風管套管的外徑建議為680mm。

四、特殊需求與定制化解決方案

值得注意的是,雖然行業內有通用的規格尺寸指導原則,但具體項目往往存在特殊需求。在這種情況下,風管套管的規格尺寸需根據項目的實際情況進行定制化設計。例如,在復雜環境中,可能需要考慮風管套管的材質、厚度、防腐性能等因素;在有限空間內安裝時,則需對風管套管的尺寸進行**計算與優化。

五、案例分享與實戰經驗

為了更直觀地說明風管套管規格尺寸的選擇過程,我們可以參考一些實際案例。在某大型商業建筑的通風系統改造項目中,由于原系統風管尺寸多樣且安裝空間有限,項目團隊在風管套管設計時采用了精細化測量與定制化生產的方式。通過對每一段風管的**測量與計算,團隊確定了適合的風管套管規格尺寸,并在施工過程中嚴格控制安裝質量,*終實現了系統的平穩過渡與**運行。

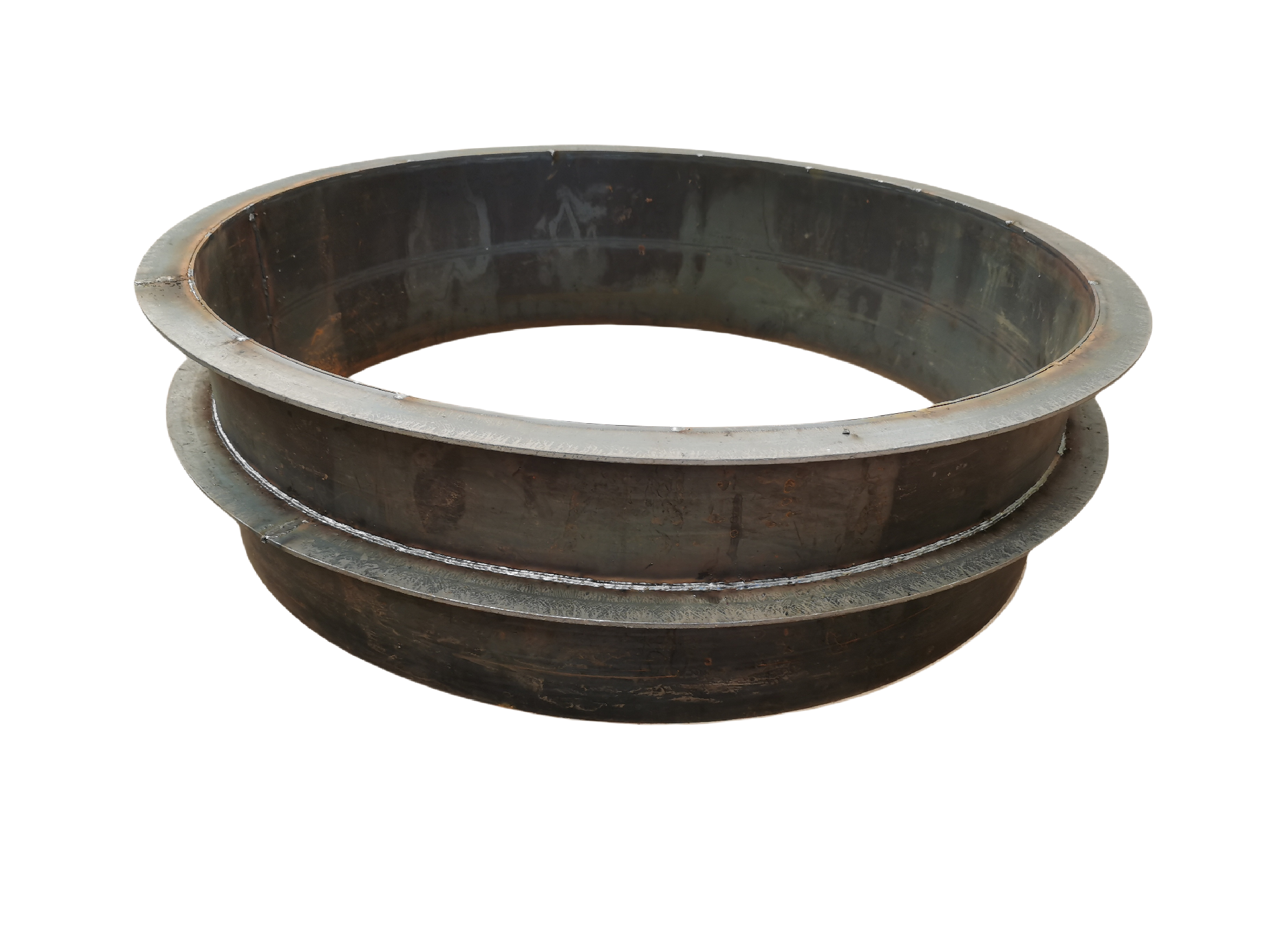

風管套管(通風套管)圖片

風管套管的規格尺寸選擇是通風系統設計與施工中的重要環節之一。遵循行業規范、結合項目實際情況并借鑒實戰經驗,我們可以為系統的**運行與長期穩定性提供有力保障。隨著建筑行業的不斷發展與技術創新,我們有理由相信風管套管的設計與生產將更加智能化、定制化與環保化。希望本文能夠為讀者在風管套管規格尺寸的選擇上提供一些有益的參考與啟示。

參考資料:

[1] 通風管道技術規程 JGJ／T 141-2017

[2] 18R409_管道穿墻、屋面套管（完整高清版)

[3] GB50243-2016通風與空調(風管與配件)

[4] 《通風與空調工程施工規范[附條文說明]》GB 50738-2011

[5] 通風與空調工程施工質量驗收規范 GB 50243-2016

[6] 《通風與空調工程施工規范[附條文說明]》GB 50738-2011

[7] 風管尺寸表 - 百度文庫
