穿墻管道防水套管是在建筑和工程領域中常見的一種管道防護設備。其具有防水、防腐、抗壓等功能,可有效保護管道免受外界環境侵蝕。根據材質和剛度的不同,穿墻管道防水套管可分為柔性防水套管和剛性防水套管兩大類。各類防水套管又根據用途和型號的不同進行進一步的分類劃分。

柔性防水套管是一類具有彈性的管道防護裝置。其主要材料為橡膠或塑料,具有優異的柔韌性和耐腐蝕性能。柔性防水套管可彎曲和伸縮,適用于需要管道彎曲或位移的場合。根據具體用途和規格,柔性防水套管還可進一步分為多種型號。

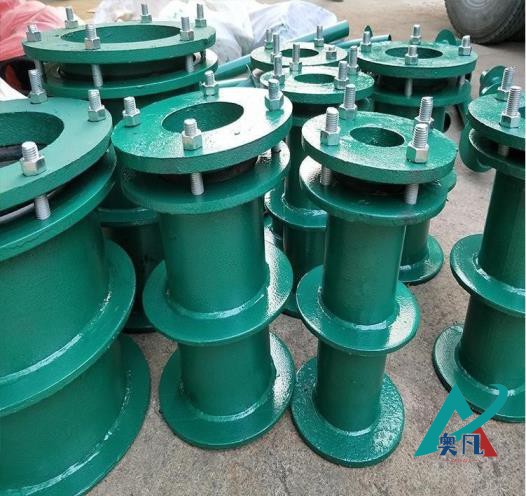

柔性防水套管

剛性防水套管是一類具有較高剛度的管道防護裝置。其主要材料為鋼材或塑料,具有很高的抗壓和抗震能力。剛性防水套管按照其剛度和用途的不同,可分為Ⅰ、Ⅱ、Ⅲ型等多個型號。不同型號的剛性防水套管適用于不同的管道直徑和工程需求,并能根據圖紙要求進行正確的采購和加工。

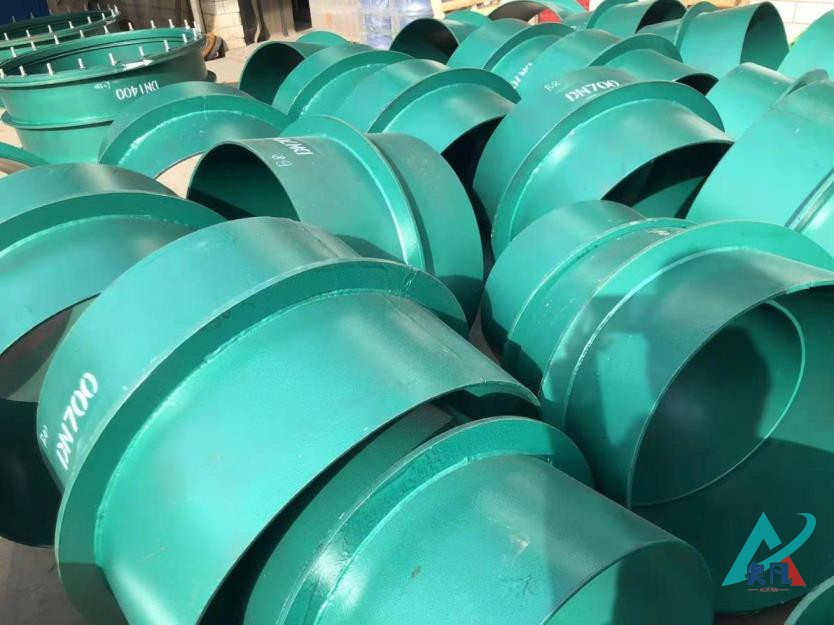

剛性防水套管

穿墻管道防水套管的加工材料采用A3鋼材制作,焊接采用T422焊條。在加工過程中,應選用沒有焊縫的整根鋼管作為基材。防水翼環與管道之間需進行雙面焊接,確保焊接牢固且無虛焊現象。管切割口應平整,無毛刺,翼環鋼板厚度不小于10mm(Ⅲ型翼環厚度不小于5mm)。加工完畢后,柔性防水套管的內壁、剛性防水套管的外壁以及翼環應刷上底漆(如樟單或冷底子油)。

穿墻管道防水套管的安裝應按照相關規范進行,主要包括以下要點:

一,按照圖紙要求找準坐標標高,**防水套管的安裝位置準確;

二,確保兩管端水平并與墻體垂直,使用鋼筋進行加固焊牢,防止在混凝土澆筑時發生位移。

三,為防止漏漿,安裝防水套管后應使用泡沫、舊報紙等填充物將防水套管堵死,確保密封性能。

四,針對剛性防水套管的安裝,填充物一般采用油麻或棉繩,與水泥應分層排打密實,并做好水泥凝固養護。而柔性防水套管的安裝,則要求填料(如橡皮圈或油浸石棉盤根)的粗細與管道間隙配合,法蘭螺栓應對角擰緊,并保持力度均勻。

對于電纜用防水套管而言,通常需要多個剛性防水套管進行排列。在加工過程中,翼環宜采用整塊鋼板,并確保切割厚度不小于6mm。在安裝防水套管時,外側法蘭與套管應進行嚴密的焊接,其長度應超過散水坡100mm。而防水管內側則應加工成喇叭口,離墻壁約10cm。

電纜穿入防水套管后,常采用油浸黃麻繩進行緊纏,并填入管口。法蘭墊料可采用不小于10mm橡皮墊,對角拎緊法蘭蓋螺栓,以確保填料密實。此外,電纜防水套管外側(散水坡下防水管)的防腐工作應嚴格按照設計要求進行。

剛性防水套管封堵標準做法示例

穿墻管道防水套管的分類及型號多種多樣,根據具體需求和圖紙要求進行選擇。柔性防水套管適用于需要彎曲或位移的場合,而剛性防水套管則具備較高的抗壓和抗震能力。在加工和安裝過程中,要注意材料選擇、焊接工藝和填料的使用等細節,以**防水套管的穩固性和密封性。

感謝您閱讀關于穿墻管道防水套管分類及型號的文章。希望本文內容對您有所幫助,并引發您對穿墻管道防水套管的進一步關注。
