電氣防水套管,也被稱為穿墻管密閉肋或電氣穿墻套管,是一種常用于電氣工程中的管道保護材料,用于穿越建筑物墻壁并保護電纜。實際應用中,對于電纜穿墻套管的安裝,通常會有一定的標準和要求。

根據國家標準07FD02圖集的規定,電纜穿墻套管的安裝時,兩端應分別出墻50mm。這個標準旨在提供足夠的空間,以便將電纜安全穿越墻壁,并確保穿墻套管與墻面間的密封性。

實際施工中,工地可能對于電纜穿墻套管的兩端出墻有不同的要求。有些工地可能要求兩端各出墻100mm。這是基于對電氣穿墻套管更嚴格要求的考慮,為了確保電纜安裝的穩固性和防水性能,增加出墻的長度可以提供更大的操作空間和電纜的彎曲半徑。

選擇電纜穿墻套管兩端出墻長度時,需要綜合考慮多個因素,包括所使用的電纜類型、墻體材料、安裝環境以及施工要求等。工程師和施工人員應根據實際情況,結合相關標準和規范,確定合適的出墻長度以確保電纜穿墻套管的安裝質量。

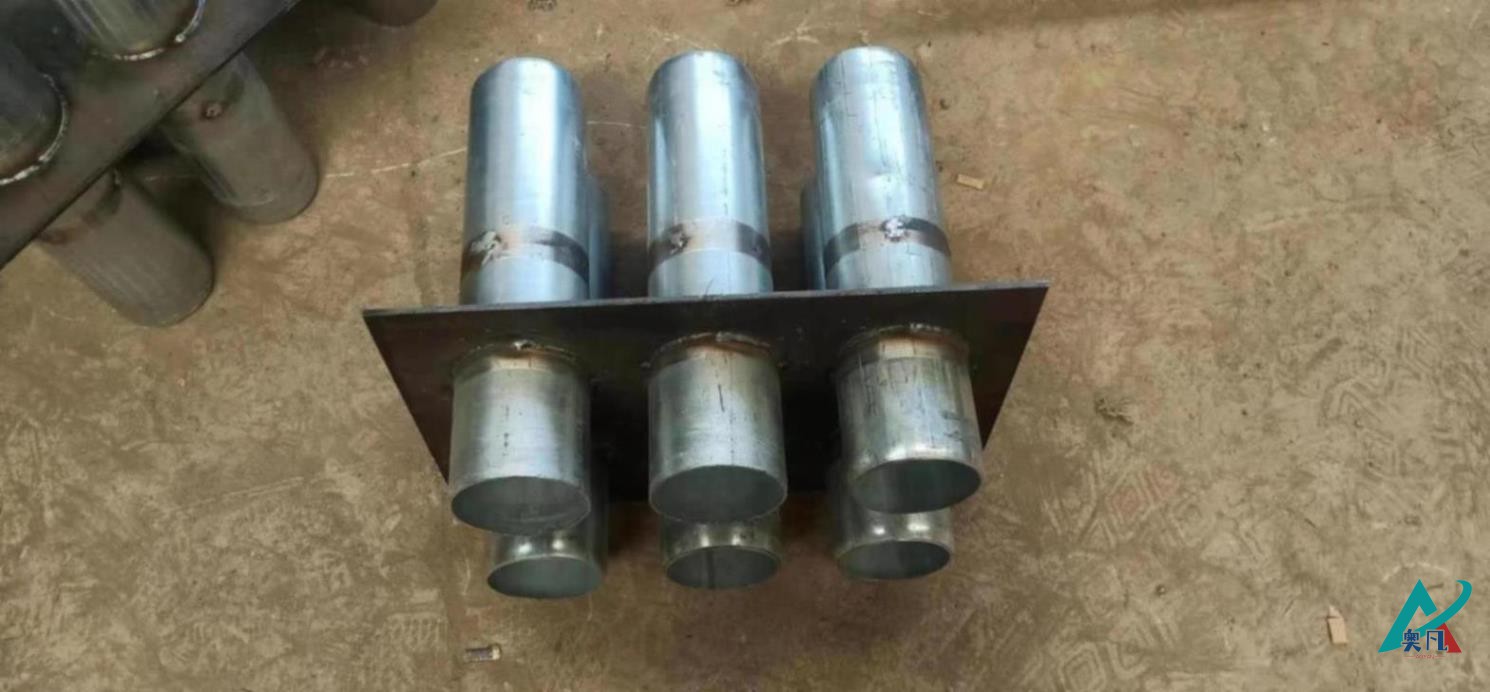

電纜穿墻套管

電纜穿墻套管的安裝還需要注意相應的幾點:

1. 安裝前檢查:

安裝過程中,應仔細檢查穿墻套管的質量和完整性,確保沒有明顯的損壞或缺陷。對于有問題的穿墻套管應及時更換。

2. 墻壁準備:

穿墻套管前,需要對墻壁進行適當的準備工作。清理墻面,確保表面光滑且沒有雜物和污垢。

3. 密封處理:

安裝過程中應注意保持穿墻套管與墻面的密封性。使用密封膠或密封材料填充穿墻套管與墻壁之間的空隙,以防止水分滲透和防水問題。

4. 定位固定:

安裝穿墻套管時,需要根據設計要求和實際需要進行準確的定位和固定。確保電氣套管位置準確無誤,并能夠承受電纜的重量和張力。

電纜穿墻套管的兩端出墻長度常按照國家標準07FD02圖集的要求,即各出墻50mm。實際施工中可能會有不同的要求,常見的是兩端各出墻100mm。選擇出墻長度時,需要綜合考慮多個因素,并遵循相關標準和規范,以確保電纜穿墻套管的安裝質量及防水性能。
